摘要

盡管低場核磁共振（NMR）技術在巖土工程中的應用已有數十年，但NMR信號分布與土體孔隙水分布之間的定量關系依然復雜，且存在一些爭議。

爭議主要集中在兩個方面：

（1）不同研究中，橫向弛豫時間（T₂）與孔隙半徑之間的定量關系存在差異；

（2）NMR信號與土體含水率的關系是否唯一尚不明確。

本項研究旨在解決上述NMR技術在實際應用中的關鍵問題，結果表明：

（1）T₂譜累加值（俗稱峰面積）與土體的體積含水率（θ）之間存在唯一的線性關系，與土樣的初始制備條件（如制樣干密度和初始含水率）無關；

（2）T₂時間與孔隙半徑之間的轉換需要確定一個轉換系數，在本項研究中定義為孔隙水形態系數（C_r），該值會隨孔隙水形態和土體類型而發生變化；

（3）本項研究提出了三種快速確定C_r值的方法，這些方法有助于為NMR技術在巖土工程中的應用提供更深入的支持和指導。

實驗信息

本研究中使用的材料涵蓋了從粗粒土到細粒土等不同類型的土，包括粗砂、ISO標準砂、粉砂、粉質黏土和膨潤土。低場核磁共振設備由蘇州紐邁分析儀器股份有限公司生產，型號：MesoMR23-060H-I。

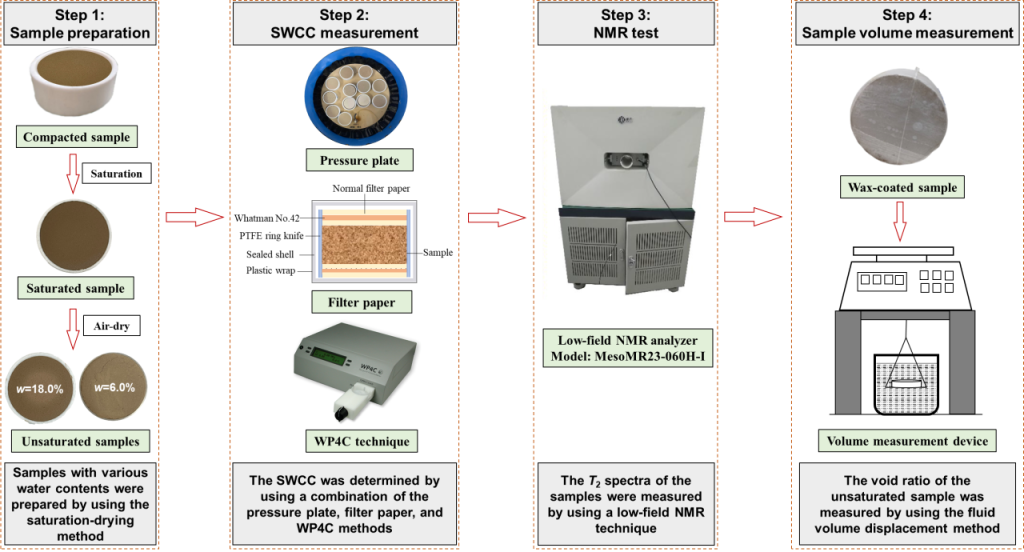

圖一 試驗流程

試驗流程如圖一所示，簡要描述樣品制備和試驗流程：

(1) 將土料粉碎并烘干后備用。

(2) 制備濕土料，壓實土樣。

(3) 通過抽真空飽和法對壓實試樣進行飽和處理。

(4) 自然風干，得到不同質量含水率的非飽和試樣。

(5) 對同一個試樣依次進行持水特性試驗（試樣無損）、核磁共振試驗（試樣無損）和體積測量試驗（試樣損壞）。

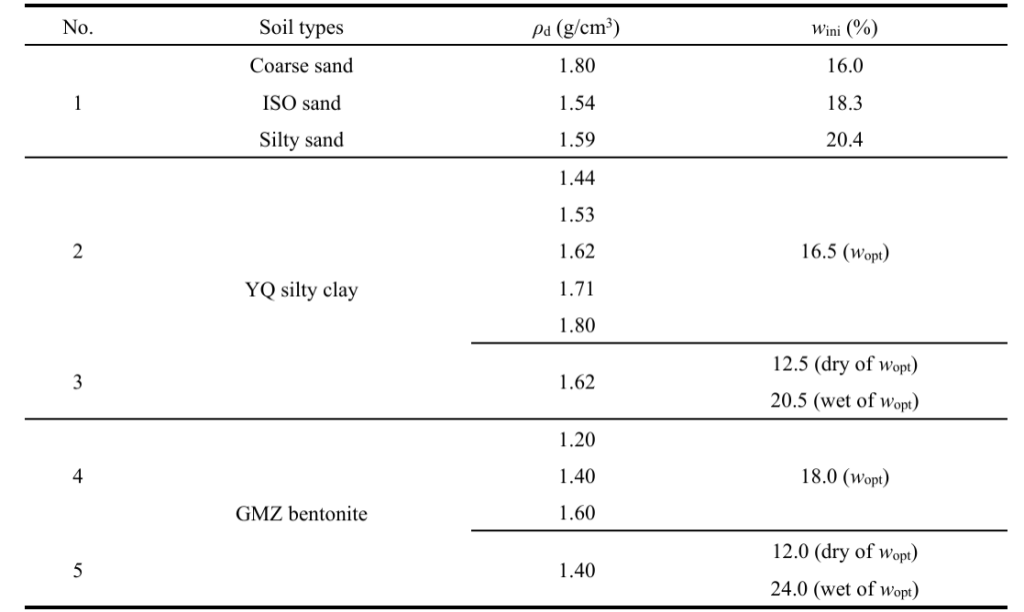

圖二 試樣制備的初始條件

實驗結果與分析

01.峰面積與常用含水率的關系

試驗結果如圖三所示。由于NMR技術探測的是水中氫原子的數量（水分子的數量），而通常所說的水分含量（如質量含水率和飽和度）表示土體中水的相對量。因此，表示水?dāng)?shù)量的體積含水率與峰面積之間存在唯一的線性關系（見圖四），而飽和度和質量含水率與峰面積之間的函數關系則會受到初始干密度的影響。

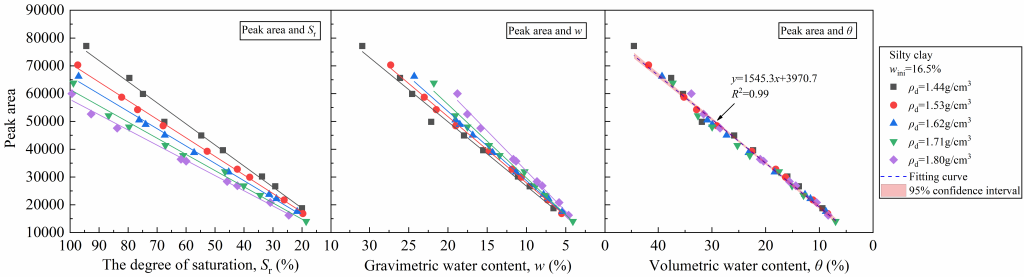

圖三 不同制樣干密度條件下峰面積與飽和度、質量含水率和體積含水率之間的關系

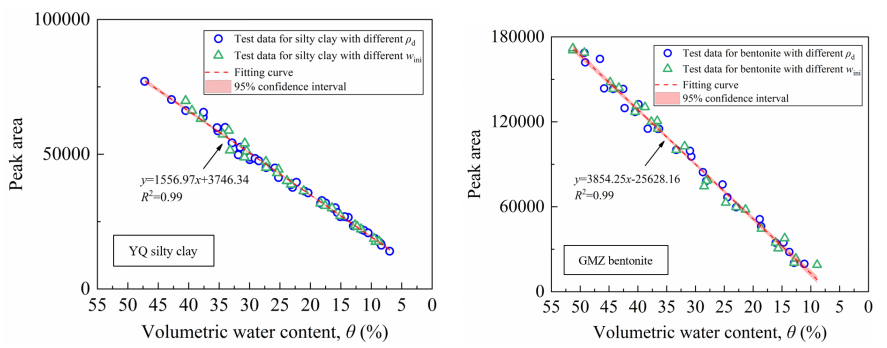

圖四 不同制樣條件下峰面積與體積含水率之間唯一的線性關系

02.孔隙水形態系數Cr的確定方法

在土中孔隙水滿足快速擴散條件下，核磁共振T₂弛豫可由式（1）表達：

式中，T₂為橫向馳豫時間，ms；S/V為表面積與體積之比；ρ₂為表面馳豫系數，μm/ms。

假設土體中的孔隙具有規則的形狀，公式（1）可以進一步表示為：

式中，α為幾何形態修正系數，與孔隙形狀有關；r_c為等效孔隙半徑，μm；C_r為孔隙水形態系數，μm/ms。

等效孔隙半徑r_c的定義類似于在持水特性試驗中的孔隙半徑（見式3），適用于全孔隙尺寸范圍，包括毛細孔和吸附孔。

式中，T_s為液體表面張力，N/m；β為液體與固體表面接觸角，°；ψ為基質吸力，kPa。

作者通過推導和計算，總結了5種孔隙水（見圖五）對應的幾何形態修正系數α和等效孔隙半徑r_c的表達式，如圖六所示。

從結果中可以看出，在不同飽和度條件下，不同類型土的幾何形態修正系數α和等效孔隙半徑r_c發生變化。

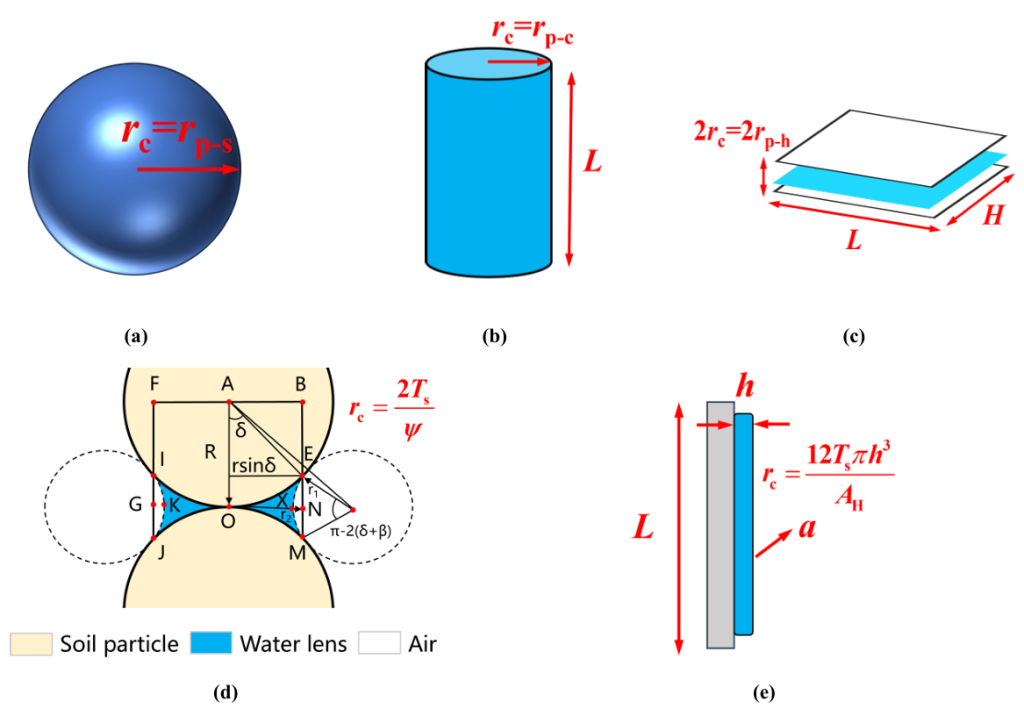

圖五 不同類型孔隙水的幾何形態及賦存的等效孔隙半徑：(a)球形孔隙水；(b)圓柱形孔隙水；(c)層間水；(d)透鏡水；(e)薄膜水

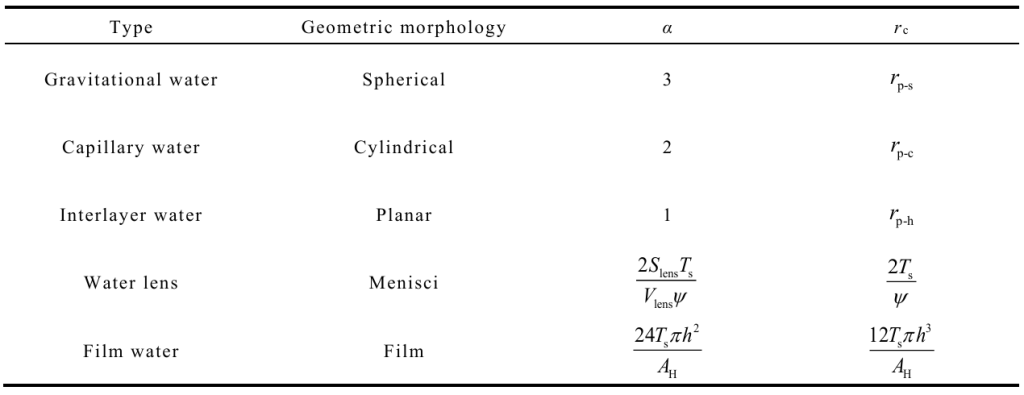

圖六 不同類型孔隙水的幾何形態修正系數和等效孔隙半徑的表達

基于經驗或理論，有四種方法可用于獲取土體的孔隙水形態系數C_r值：

2.1 經驗判斷法

飽和土的T₂分布曲線能夠反映土體的孔徑分布。在該曲線上存在一個特定的弛豫時間閾值，可將賦存于土中的孔隙水劃分為毛細水和吸附水兩部分，該值稱為T₂截止值T_2c。對于不同幾何形態的T₂譜圖，采用經驗判斷法確定T₂截止值的結果如圖七所示。

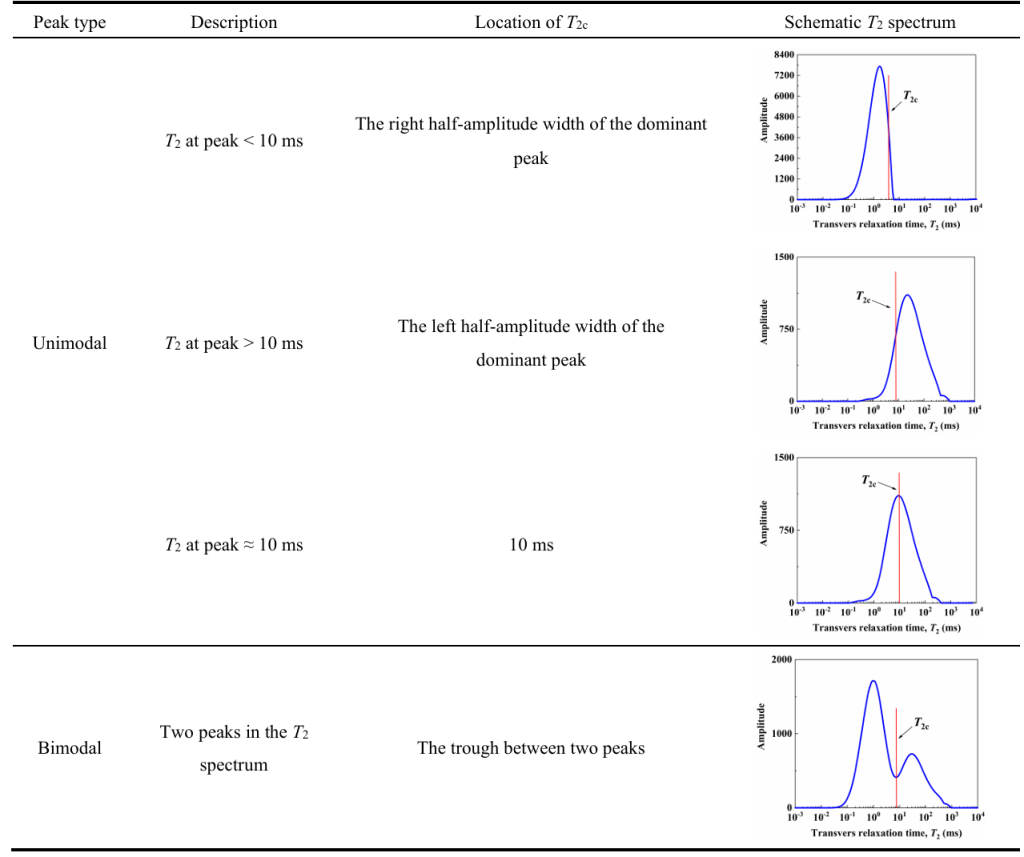

圖七 基于T₂譜圖幾何形態的T₂截止值的選取

在不同初始條件下，飽和粉質黏土試樣的T₂分布曲線如圖八所示。根據圖七，飽和粉質黏土的T₂截止值約為10ms。文獻中采用壓汞法獲得粉質黏土的集聚體間和集聚體內孔隙的分界孔隙半徑約為1μm。將上述兩個值代入到公式（2）中可得粉質黏土的C_r值約為0.1μm/ms。

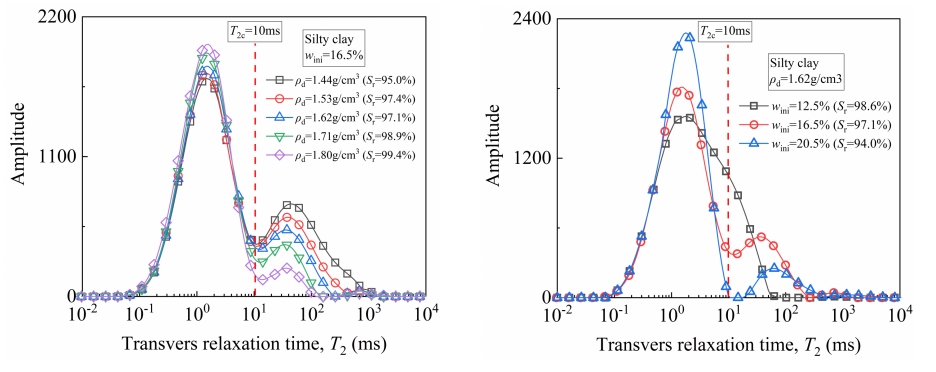

圖八 使用經驗判斷法確定粉質黏土的T₂截止值

2.2 基于土水特征曲線和累積T₂ 曲線相似性法（簡稱土水-累積T₂法）

將公式（3）代入到公式（2）中：

根據公式（4），可以通過聯立累積T₂分布曲線和土水特征曲線來獲得土體的C_r值。

首先，通過公式（5）實現累積T₂分布曲線和土水特征曲線縱坐標物理量的統一：

式中，A_i為某一T₂時間對應的核磁信號幅度；m_s為濕土試樣的總質量，g；m_d為干土試樣的質量，g；G_s為土體比重；e為試樣的孔隙比。

然后，根據公式（6），將累積T₂分布曲線與土水特征曲線進行聯立：

式中，f₁(ψ)為土水特征曲線的表達方程；f₂(T₂)為累積T₂分布曲線的表達方程；z為截距。

最后，采用Excel中的最小二乘法（規劃求解功能）來進行求解，以獲得優化目標系數ε的最小值（見式7），并獲得孔隙水形態系數Cr的最優值，見圖九。

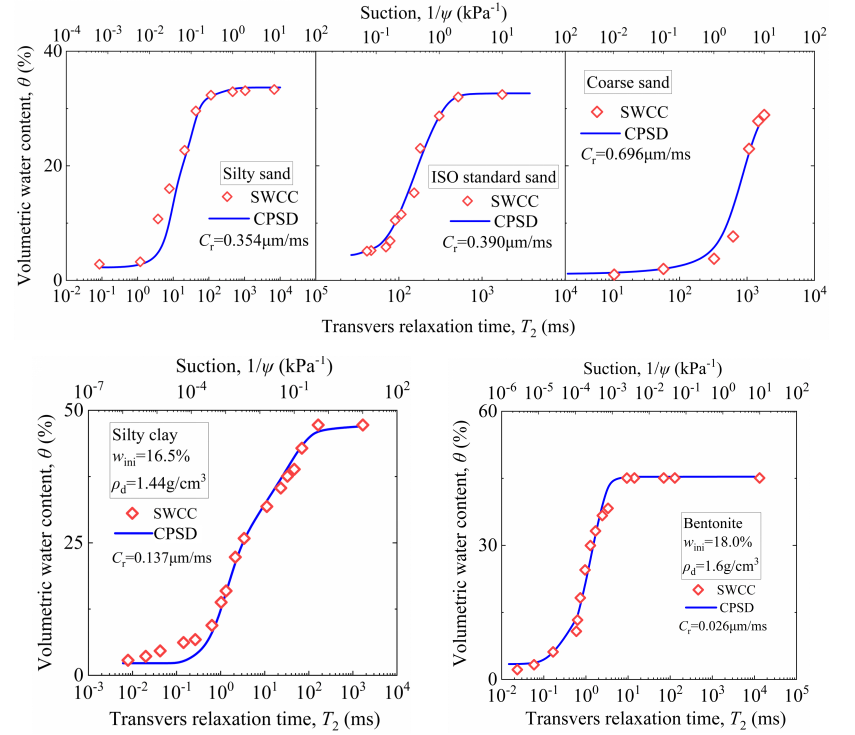

圖九 使用土水-累積T₂法確定不同類型土的C_r值

2.3 最大T₂值與吸力相關性方法（簡稱T_2max-吸力法）

對于非飽和土，水填充孔隙的最大孔徑對應于T₂分布曲線中的最大T₂值T_2max。理論上可以通過計算單個非飽和試樣的最大T₂值T_2max與其對應吸力ψ的乘積來確定C_r值，計算結果如圖十所示。

從結果中可以看出，用一點T_2max-吸力法計算每一個非飽和試樣的C_r值時，計算結果之間的變異系數C_v值較大。因此，可通過多點求平均的方法提高計算精度。對于粉質黏土和膨潤土，采用多點法計算得到C_r的平均值分別為0.076μm/ms和0.021μm/ms。

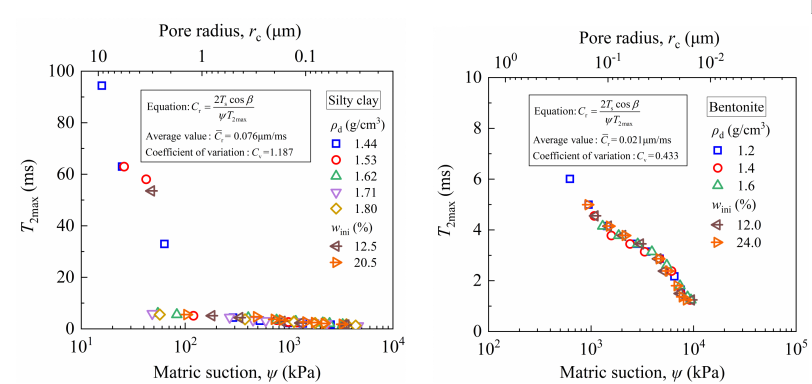

圖十 最大T₂值、孔隙半徑和吸力之間的關系

2.4 壓汞-核磁法

對同一個飽和粉質黏土試樣依次開展核磁共振試驗（試樣無損）和壓汞試驗（試樣損壞）。根據公式（5），將兩條曲線的縱坐標物理量統一。然后，采用Excel中的規劃求解功能將兩條曲線對齊，從而獲得最優的C_r值。結果如圖十一所示。

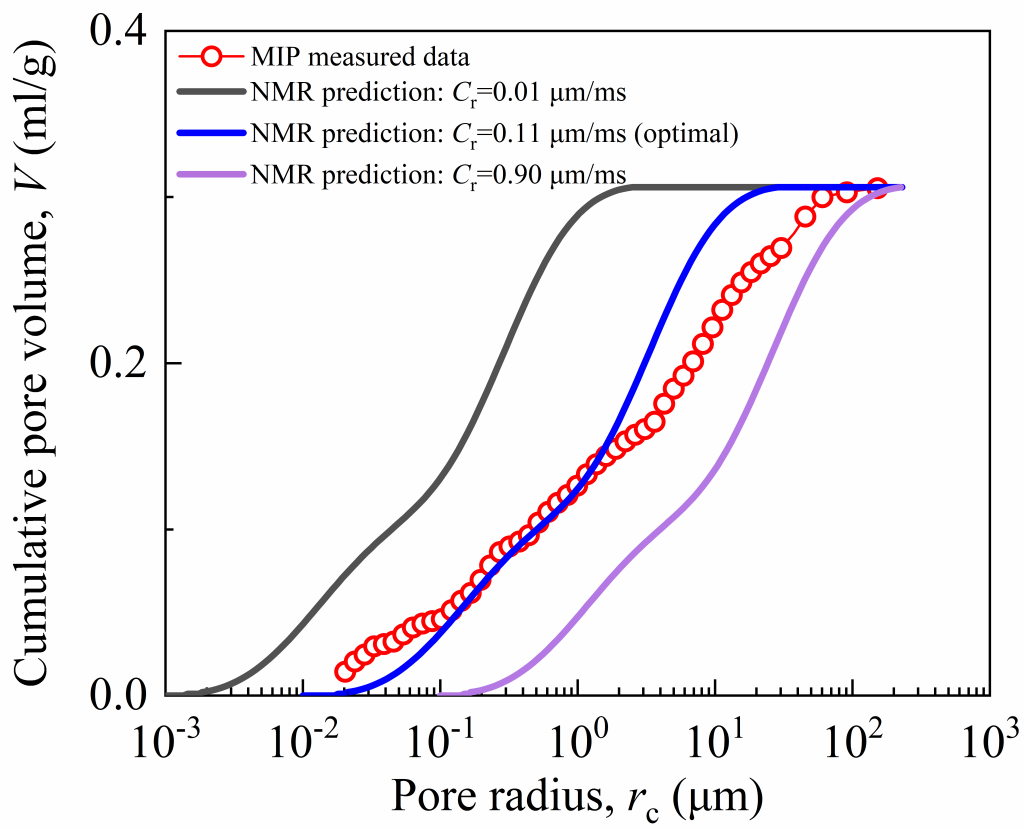

圖十一 孔隙水形態系數C_r值對核磁共振預測曲線的影響

采用不同方法求解得到的孔隙水形態系數C_r值見圖十二。從圖中可以看出，通過不同求解方法得到的C_r值相對一致。

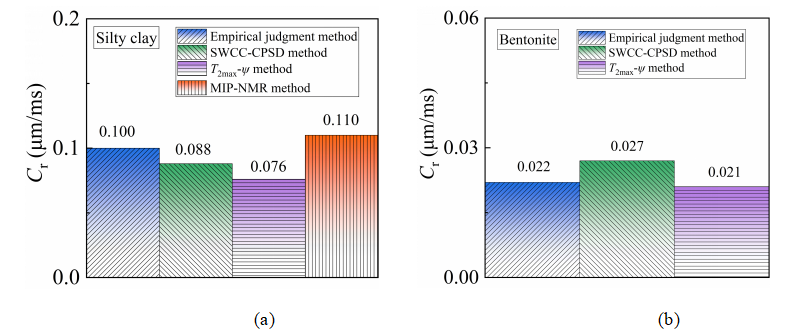

圖十二 不同求解方法得到C_r值的對比：(a)粉質黏土；(b)膨潤土

03.確定孔隙水形態系數C_r的推薦方法

根據以上提出了多種確定C_r值的方法。在綜合考慮計算精度和試驗操作簡便性的基礎上，對這些方法進行總結歸納，并提出了幾種簡單易行的方法來快速獲取C_r值，便于研究人員使用：

3.1 經驗取值法

通過對本研究和文獻中不同類型土的C_r值進行統計分析，并根據土體類型和土顆粒粒徑分布范圍進行分類，結果如圖十三所示。

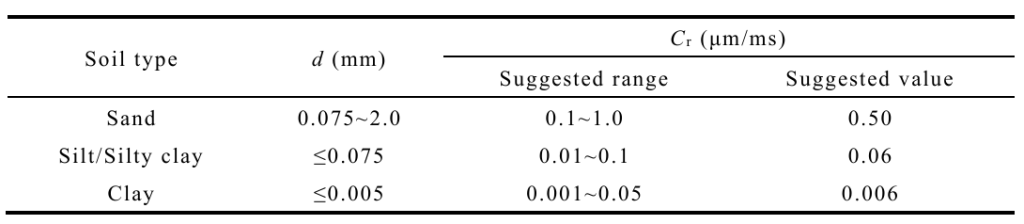

圖十三 不同類型土的孔隙水形態系數C_r的建議范圍和建議取值

3.2 T_2max-吸力法

建議采用多點求平均法，即通過計算不同飽和度試樣的平均C_r值來獲得更精確的結果。

3.3 飽和土累積T₂曲線法

基于飽和土的累積T₂曲線，有三種方法可用于確定土體的C_r值，即一點法、兩點法。

一點法

①采用飽和-風干法制備一個非飽和試樣，如飽和度為50%的試樣。采用接觸式濾紙法測量其基質吸力ψ0.5，并將ψ0.5代入到公式（3）計算相應的孔隙半徑r_c-0.5；

②采用核磁共振技術測量飽和試樣的T₂曲線，繪制累積T₂曲線，并在該曲線上找到飽和度為50%對應的T₂值T₂-0.5，如圖十四所示；

③將r_c-0.5和T₂-0.5代入公式（4）計算C_r值。

兩點法

采用一點法分別獲得兩個不同飽和度土樣（如圖十四中飽和度分別為80%和30%的土樣）的C_r值，并取平均值作為所需的C_r值。

圖十四 確定給定飽和度對應的T₂值

本文結論

本研究結合NMR技術與吸力測量技術，研究了T₂譜圖的峰面積與土體含水率之間的定量關系，并提出了快速確定T₂時間與孔隙半徑r_c之間轉換系數——孔隙水形態系數C_r的標定方法。主要結論如下：

1、對于同一種土，峰面積與體積含水率之間存在唯一的線性關系，且不受制樣干密度和初始含水率的影響，證實了NMR技術能夠有效測定土體單位體積內氫核的數量與分布。

2、孔隙水形態系數C_r因土體類型不同而變化，這主要?dú)w因于不同類型土體中孔隙水幾何形態的差異。

3、基于理論分析和試驗研究，提出了三種方法快速確定孔隙水形態系數C_r：經驗取值法、T_2max?吸力法和飽和土累積T₂曲線法。這些方法為利用NMR技術快速、無損且準確地表征土體孔徑分布提供了重要指導。

推薦設備

如您對以上應用感興趣，歡迎咨詢：18516712219

參考文獻
[1] Yuxin ZHAO, Xu LI, Meng WANG, Shuangfei ZHENG. (2025). Quantitative characterization of soil micropore structure and pore water content using nuclear magnetic resonance: Challenges and calibration methods. Frontiers of Structural and Civil Engineering. https://doi.org/10.1007/s11709-025-1137-z
