告別重金屬毒性：首創(chuàng)共軛聚合物非金屬T2核磁造影劑

一、 研究背景：非金屬造影劑的“見光死”與共軛聚合物的“休眠”

磁共振成像（MRI）是臨床診斷的重要工具，但目前廣泛使用的造影劑幾乎都依賴重金屬（如釓Gd、錳Mn、鐵Fe），存在潛在的毒性風險和組織沉積隱患。

為了尋找安全的替代品，科學家們致力于開發(fā)非金屬造影劑（如有機自由基）。這類造影劑依靠未成對電子產生對比度，但面臨一個致命痛點：體內穩(wěn)定性極差。一旦進入人體，它們極易被體內的自由基清除途徑“消滅”，導致造影能力瞬間失效（“見光死”）。

共軛聚合物（如聚吡咯 PPy）內部存在極其穩(wěn)定的未成對電子（極化子），在體內具有極高的穩(wěn)定性。然而，天然的PPy卻無法直接用作造影劑，因為其內部強烈的“自旋 – 自旋”相互作用像一堵墻，阻擋了水分子質子的靠近，導致其T2造影能力極弱（處于“休眠”狀態(tài)）。如何“喚醒”它？復旦大學邵正中教授團隊給出了完美答案。

二、 核心發(fā)現：“部分絡合”策略喚醒沉睡的造影性能

研究團隊獨辟蹊徑，提出了一種“部分絡合（Partially complexed）”策略，成功激活了PPy納米顆粒的T2核磁造影性能。

2.1 探針設計：給強相互作用“松綁”

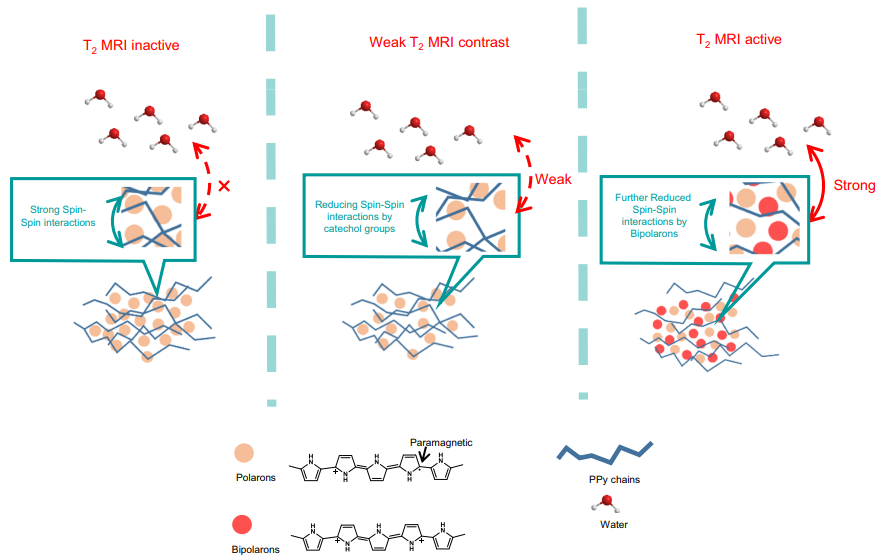

圖注：[ Fig. 1：Schematic illustration (機制示意圖)]天然PPy納米顆粒因強相互作用阻擋水分子；通過“部分絡合”法，兒茶酚衍生物適度削弱了該作用，成功“喚醒”了PPy的T2核磁造影性能。

研究人員引入了兒茶酚衍生物（如DHBA），將其與PPy結合。兒茶酚衍生物能夠適度削弱PPy內部極化子之間的強相互作用。這一巧妙的“松綁”，讓周圍的水分子得以靠近順磁中心，從而成功激活了其T2造影能力。

2.2 性能驗證：弛豫率的顯著躍升

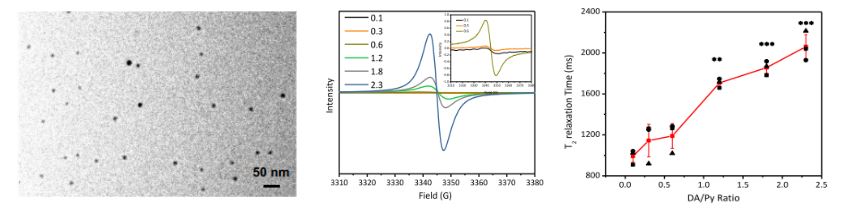

圖注：[ Fig. 2：包含 TEM形貌圖、ESR譜圖 以及 T2弛豫時間擬合圖]Catechol – PPy納米顆粒的微觀形貌、電子自旋共振（ESR）信號變化以及顯著縮短的T2弛豫時間。

通過電子自旋共振（ESR）波譜分析，團隊證實了改性后極化子狀態(tài)的顯著改變。更關鍵的是，在低場核磁測試中，改性后的Catechol – PPy納米顆粒展現出了優(yōu)異的橫向弛豫性能，證明其已具備成為優(yōu)秀T2造影劑的物理底子。

2.3 活體成像：0.5T低場下的完美“暗場”顯影

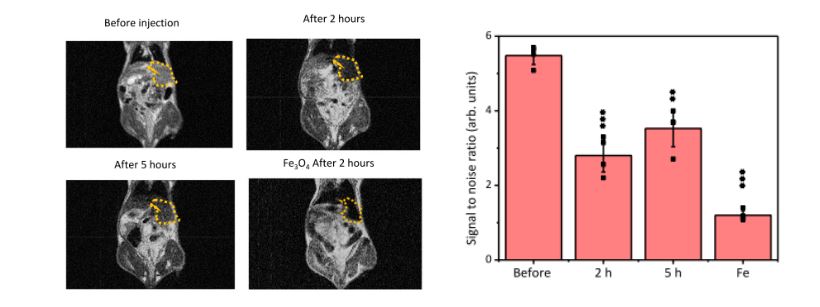

圖注：[ Fig. 4：In vivo T2 – weighed MRI and NIR – II PAI (活體雙模態(tài)成像圖)]靜脈注射DHBA–PPy@DSPE–PEG納米顆粒后，小鼠肝臟區(qū)域在0.5 T核磁下呈現顯著的T₂變暗效應。

為了驗證其活體應用潛力，團隊制備了具有良好生物相容性的 DHBA–PPy@DSPE–PEG 納米顆粒，并注射入裸鼠體內。在0.5 T的低場MRI系統(tǒng)下，注射2小時后，小鼠肝臟區(qū)域出現了明顯的“變暗”區(qū)域（T₂負對比效應），該區(qū)域的信噪比（S/N ratio）從5.5顯著下降至2.8，證明了其在活體內的極佳造影效果和超強穩(wěn)定性。

三、 創(chuàng)新點與價值：拓寬共軛聚合物的應用邊界

從0到1的突破： 首次報道了具有MRI活性的共軛聚合物納米顆粒，打破了以往共軛聚合物只能用于光學/光聲成像的局限，成功將其應用版圖拓展至磁共振成像領域。

攻克穩(wěn)定性難題： 完美解決了傳統(tǒng)非金屬有機自由基造影劑在體內易被還原、壽命短的致命缺陷。

極高的臨床轉化潛力： 完全摒棄了重金屬離子，兼具高生物相容性與優(yōu)異的體內成像效果，為下一代臨床安全型非金屬MRI造影劑的設計提供了全新范式。

四、 磁共振解決方案：低場核磁（LF – NMR）如何“慧眼識珠”？

在這項突破性研究中，低場核磁共振技術發(fā)揮了不可替代的核心作用。研究團隊明確使用了 紐邁分析（Niumag）的0.5 T 小動物核磁共振成像系統(tǒng)進行了關鍵數據的采集。

紐邁低場核磁（0.5 T）在本研究中的核心貢獻：

分析維度	核磁共振（NMR/MRI）數據支持	對科研的決定性意義
體外機制驗證	精準測定不同配比下PPy納米顆粒的 T2 弛豫時間	直接用數據證明了“部分絡合”策略成功喚醒了PPy的造影活性，是驗證材料設計的“試金石”。
活體造影評價	獲取小鼠活體 T2加權圖像及信噪比（S/N）定量數據	證實了該非金屬造影劑在 0.5 T 這一接近臨床低場強度的設備上，依然能提供極佳的對比度（S/N從5.5降至2.8）。
雙模態(tài)開發(fā)	為MRI與NIR – II光聲成像（PAI）的結合提供影像學基準	證明了共軛聚合物可以作為“光 – 磁”雙模態(tài)診療平臺的理想載體。

總結：沒有精準的弛豫率測定與活體低場成像數據，就無法證實“休眠”聚合物的成功喚醒。紐邁（Niumag）低場核磁共振系統(tǒng)，正是透視非金屬造影劑底層邏輯、見證材料學“從0到1”突破的得力科研利器！

文獻來源：
Lin, Q., Yang, Y. & Shao, Z. Non – metallic T2 – MRI agents based on conjugated polymers. Nature Communications 13, 1994 (2022).?https://doi.org/10.1038/s41467?– 022 – 29569 – x
